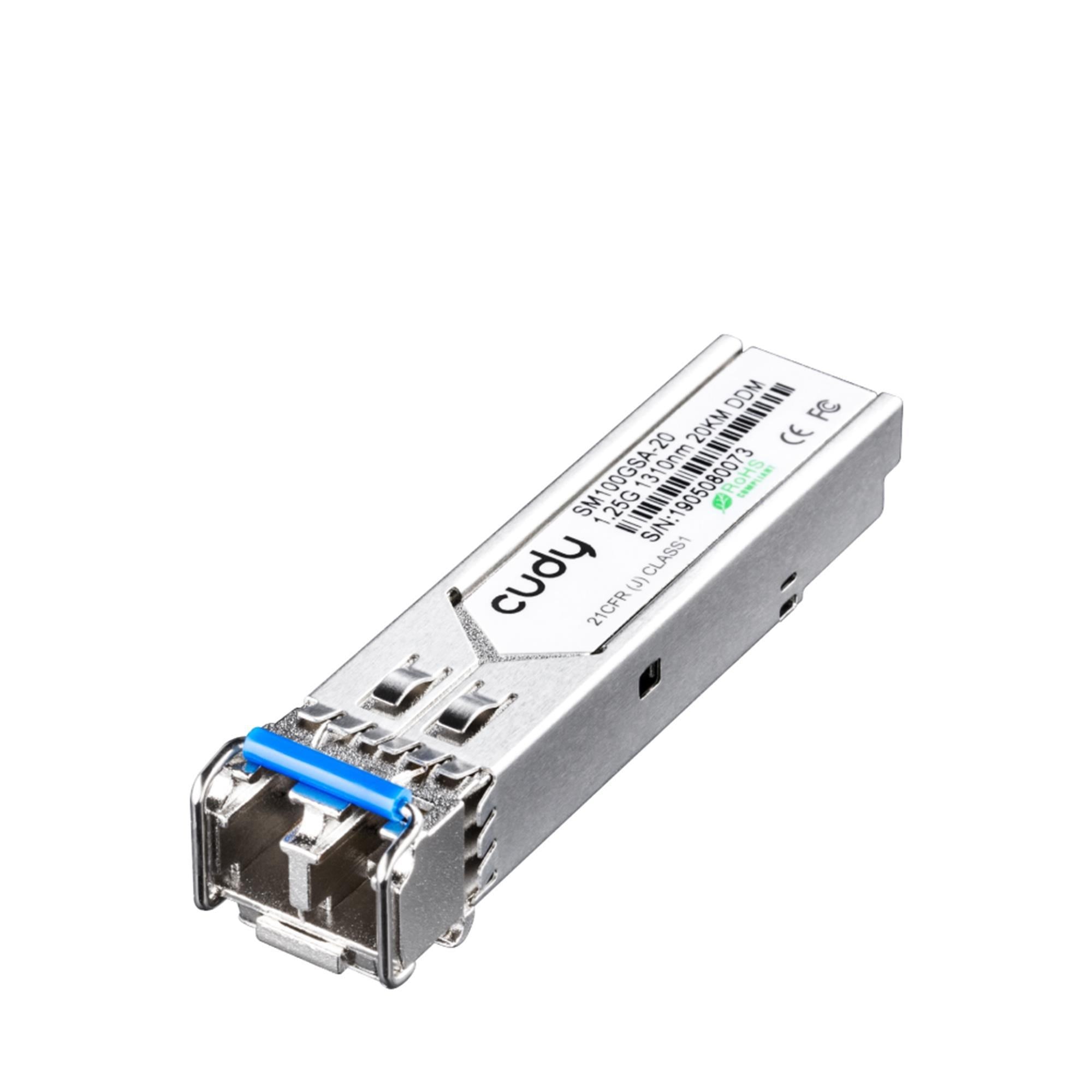

Cudy SM100GSA-20 1,25Gb/sn,1310nm FP, SM, 20km,12,5dB Endüstriyel SFP Modül

● Cudy 1.25Gb/s SFP SM100GSA-20 saniyede 1.25Gb/s veriyi 20 km'ye kadar Tek Modlu fiber dağıtımlar için tasarlanmış bir çift yönlü SFP modüldür. Uzun mesafeli fiber bağlantılar için veya Switchler, Routerlar ve medya dönüştürücüler(Media Converter)) arasında Uplink sağlamak için kullanılır

● SM100GSA-20 Bakır Küçük Form Faktörlü (SFP) transceiver'lar, SFP Multi Source Agreement (MSA) standartlarına dayanmaktadır. IEEE Std 802.3'de belirtilen Gigabit Ethernet ve 1000BASE-T standartları ile uyumludur. 1000BASE-T fiziksel katman IC'sine (PHY) I2C üzerinden erişilebilir, bu sayede tüm PHY ayarlarına ve özelliklerine erişim sağlanabilir. 1000BASE-T, SFP'nin RX_LOS pimini bağlantı göstergesi olarak kullanır. SFP'nin TX_DISABLE pimine çekilirse, PHY IC sıfırlanır

● FSP: Small Form-factor Pluggable, hem telekomünikasyon hem de veri iletişim uygulamaları için kullanılan kompakt, çalışır durumda takılabilir bir ağ arabirim modülü biçimidir. Ağ donanımındaki SFP arabirimi, fiber optik kablo veya bakır kablo gibi ortama özgü bir alıcı-verici için modüler bir yuvadır

Pin

Symbol

Name/Description

Ref

1

VEET

Verici Toprağı (Alıcı Toprağı ile Ortak)

1

2

TFAULT

Verici Arızası. Desteklenmiyor.

3

TDIS

Verici Devre Dışı. Yüksekte veya açıkta lazer çıkışı devre dışı.

2

4

MOD_DEF(2)

Modül Tanımı 2. Seri Kimliği için veri hattı.

3

5

MOD_DEF(1)

Modül Tanımı 1. Seri Kimliği için saat satırı.

3

6

MOD_DEF(0)

Modül Tanımı 0. Modül içinde topraklanmış.

3

7

Rate Select

Bağlantı gerekmez

8

LOS

Sinyal göstergesi kaybı. Mantık 0 normal çalışmayı gösterir.

Alıcı Toprağı (Verici Toprağı ile Ortak)

4

9

VEER

Alıcı Toprağı (Verici Toprağı ile Ortak)

1

10

VEER

Alıcı Toprağı (Verici Toprağı ile Ortak)

1

11

VEER

Alıcı Toprağı (Verici Toprağı ile Ortak)

1

12

RD-

Alıcı Ters DATA çıkışı. AC Bağlantılı

13

RD+

Alıcı Tersine çevrilmemiş VERİ çıkışı. AC Bağlantılı

14

VEER

Alıcı Toprağı (Verici Toprağı ile Ortak)

1

15

VCCR

Alıcı Güç Kaynağı

16

VCCT

Verici Güç Kaynağı

17

VEET

Verici Toprağı (Alıcı Toprağı ile Ortak)

1

18

TD+
